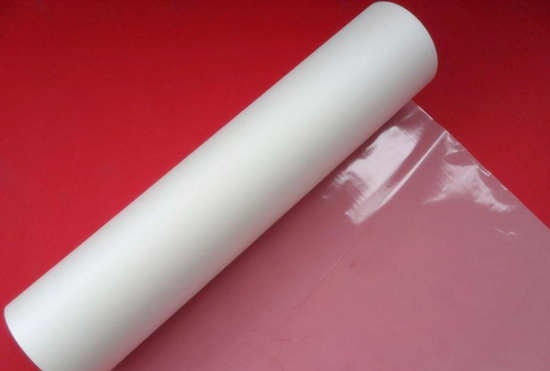

透明薄膜霧度指的是其內部或者表面產生光散射而呈現的外觀特性，為了評定薄膜的加工品質，就可以通過霧度儀來進行檢測。

薄膜霧度怎么表示？

霧度和透光率是透明薄膜材料兩項重要的指標。霧度（也稱朦朧度）H還是入射光透過樣品后偏離入射方向一定角度以上的漫透射通量與總透射通量的比值。霧度常用于描述透明薄膜材料的漫射特性。對漫透射光偏離入射光的角度一般規定為大于2.5，但是也有規定為其他角度的。ASTM D1003中對有關霧度測定、顯示方法做了詳細規定。

薄膜霧度測試原理：

透過試樣的光通量和射到試樣上的光通量之比（以百分數表示）稱為透光率（即P）。透過試樣而偏離入射光方向的散射光通量與透射光通量之比（以百分數表示）稱為霧度（即H）。

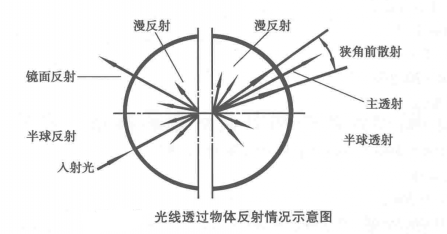

如上圖所示，光線射到一個透明或半透明物體上時，部分產生定向反射，部分產生漫反射，進入樣品后部分被吸收，部分被透過，透射樣品的光中，主透射部分按折射定律前進，部分產生半球透射，其前進方向是散亂的。

國家標準GB/T2410-2008“塑料薄膜透光率、霧度測定”中規定了透明塑料透光率和霧度的兩種測試方法，即霧度計法和分光光度計法，它適合于測定片狀、板狀、薄膜狀透明塑料的透光率和霧度。

按照標準描述，透光率是指通過試樣的半球透過率，即以半球透射來考核的透光率，其入射光是垂直于樣品表面的。同樣，霧度是指樣品的半球透光霧度。理想的入射光應是單一方向的入射光，但事實上很難做到，因此，上述標準入射光的方向性、被作為散射光接受的透射光的偏離角都作了嚴格的規定，這些規定通常稱為“幾何條件”。

由于樣品本身吸收光譜特性的不同，樣品內散射微粒對不同光譜散射本領也就不同，因此，儀器對光源有一定要求。標準方法規定為C（或A）光源，對光接收器的光譜響應也作了規定，被采用的光電元件必須用濾光片校正，使其符合肉眼視覺靈敏度，這些條件，通常稱為儀器的“光譜條件”。因此，所用的儀器應采用積分球來捕捉半球范圍內的全部透射光。

薄膜霧度計算公式：

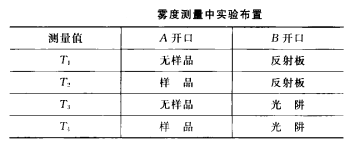

根據上面的霧度測量原理，將被測樣品置于霧度儀入射口A處，出射口交替放置反射板和高吸收比的光阱。積分球內壁、擋板和反射板具有相同的反射比。測量中測得值與積分球A、B開口處樣品、反射板和光阱的步驟如下圖所示：

則被測樣品的霧度為：

H=[(T4/T2)-(T3/T1)]×100%

測試中，T1、T2、T3、T4都是測量相對值，無入射光時，接受光通量為0，當無試樣時，入射光全部透過，接受的光通量為100，即為T1；此時再用光陷阱將平行光吸收掉，接受到的光通量為儀器的散射光通量T3；若放置試樣，儀器接受透過的光通量為T2；此時若將平行光用光陷阱吸收掉，則儀器接受到的光通量為試樣與儀器的散射光通量之后T4。因此根據T1、T2、T3、T4的值可計算透光率和霧度值。

霧度測量中需要注意保證測量的幾何條件、測量系統的線性、光源色溫、雜散光、吸收直透射的光阱的吸收比等。
