我們經常看到一些光學儀器上，注明內置積分球，而采用積分球的儀器，在測量上相對也會更準確和穩定一些，那么到底什么是積分球呢？?jī)x器霧度儀積分球有什么作用？相對沒有采用積分球的儀器有哪些好處？
?

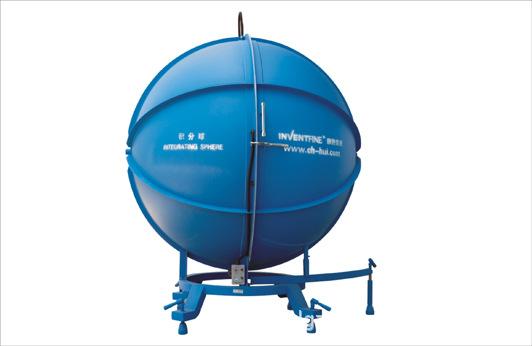

大型積分球

?

什么是積分球？積分球是一種內壁涂有白色漫反射材料的空腔球體，積分球的大小并沒有統一標準，儀器上的積分球大小根據儀器內部結構來設計，積分球又被稱為光度球，光通球。

?

積分球的外形結構：積分球外形是一個完整的球體，球體本身一分為二可打開可封閉。球壁上可根據需要開一個或多個孔，用作進光孔、觀察孔、接收孔、吸光阱等等。積分球的內壁要求相對理想球面的偏差不大于內徑的0.2%。球內壁上涂上漫反射系數接近于1的材料。常用的噴涂材料是氧化鎂或者硫酸鋇，將它和膠質粘合劑混合均勻后，噴涂在內壁上。氧化鎂涂層在可見光譜范圍內的光譜反射比都在99%以上，如此進入積分球的光經過內壁涂層多次反射，在球體內壁上會形成均勻照度。為獲得較高的測量準確度，積分球的開孔數量和孔徑應盡可能小。開孔孔徑比定義為積分球開孔處的球面積與整個球內壁面積之比。

?

積分球特點：

1、足夠的圓。

2、球內噴涂的反射材料漫反射系數接近于1，反射效果好，照度均勻。

3、有光阱、入射光線孔、接受光線孔。

4、孔徑和入射光線、光距、擋屏（擋光板）均根據需要可調。

?

積分球的作用：

為什么要使用積分球？早前的光學儀器，光學擴散片在小心使用的前提下，可降低測量時因探測器上的入射光源不均勻分布或光束偏移所造成的微小誤差，可以提高測量的準確性。但是儀器在精密測量時，就必須使用積分球作為光學擴散器使得上述的誤差最小，這和積分球的作用有很大的關系。
?

?

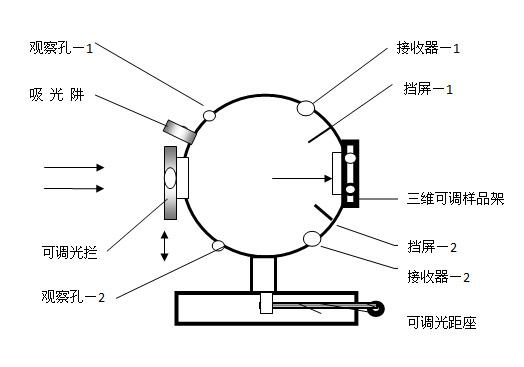

積分球開孔作用
?

積分球是一種可用于測試光源的光通量、色溫、光效等參數的球體。其工作原理是光通過采樣口被積分球收集，在積分球內部經過多次反射后非常均勻地散射在積分球內部。使用積分球來測量光通量時，可使得測量結果更為可靠，積分球可降低并除去由光線地形狀、發散角度、及探測器上不同位置地響應度差異所造成地測量誤差。簡單來說，使用積分球的作用是盡量的減少光線量的減少，以及保證光的均勻性，在這種標準環境下測量的數據準確性和重復性會更好。

?

類似霧度儀這樣的儀器積分球的大小對測量影響嗎？一般來說，積分球越大那么其使用效果會越好，因此我們可以根據儀器技術參數上積分球尺寸大小，來側面評斷儀器的一些性能。

?

三恩時是一家精密光學儀器廠家，所生產的部分光學儀器型號內都內置積分球，因此三恩時品牌光學儀器在測量精準度上有更好的效果，如果您對儀器積分球還有其他疑問，可以聯系我們的客服和銷售人員。

?
