深圳市三恩時科技有限公司新出品的YH系列霧度儀，儀器測量顯示屏界面與早前的YS系列霧度儀有很大的不同。下面我們來簡單介紹下YH系列霧度儀及其測量界面。

?

首先，我們來介紹下霧度儀儀器的外觀，YH系列霧度儀分為臺式機和立式機，下面兩張圖是兩種儀器的外觀介紹圖，對應的有標注儀器的組件和按鍵，這里就不再另行介紹了。

?

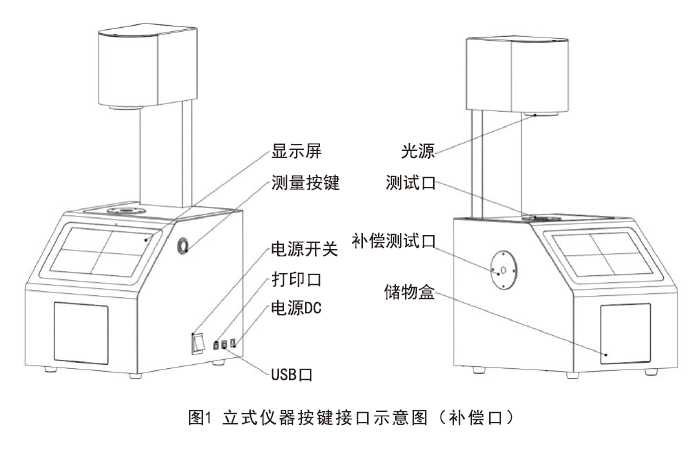

立式Y(jié)H系列霧度儀

?

?

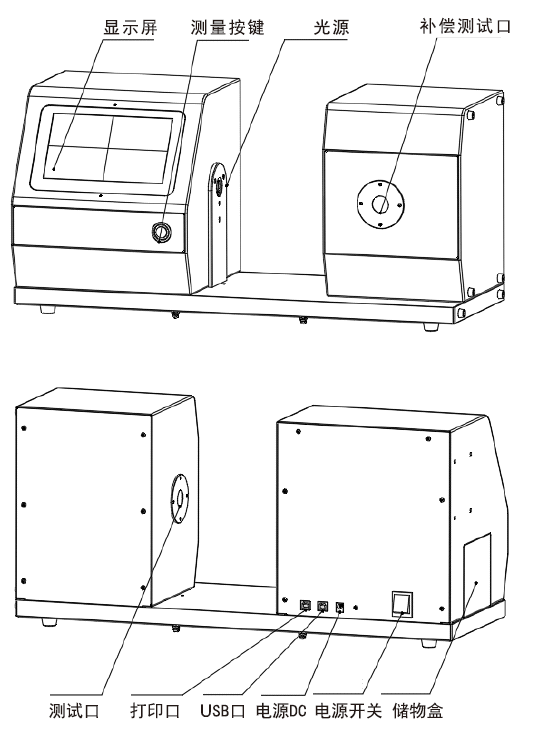

臺式Y(jié)H系列霧度儀

?

以下來介紹下霧度儀儀器顯示屏上的測量界面，以霧度儀標樣測量界面和試樣測量界面為例，如下圖。

?

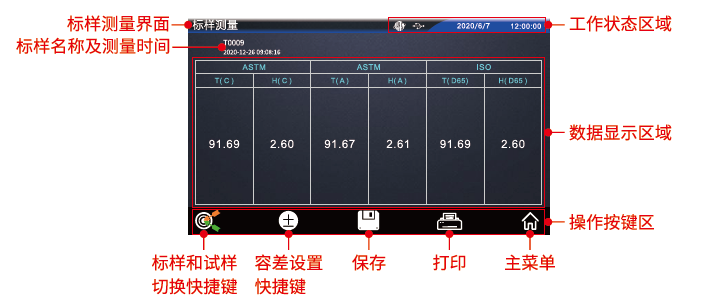

標樣測量界面

?

霧度儀標樣測量界面分為工作狀態區域、數據顯示區域以及操作按鍵區域。工作狀態區域分別對應的是儀器標準、USB狀態、日期、時間；數據顯示區域?qū)?yīng)的是標樣名稱及測量時間、具體數據顯示；操作按鍵區域?qū)?yīng)的是系統操作，分別是標樣和試樣切換鍵、容差設置快捷鍵、保持、打印及主菜單鍵。

?

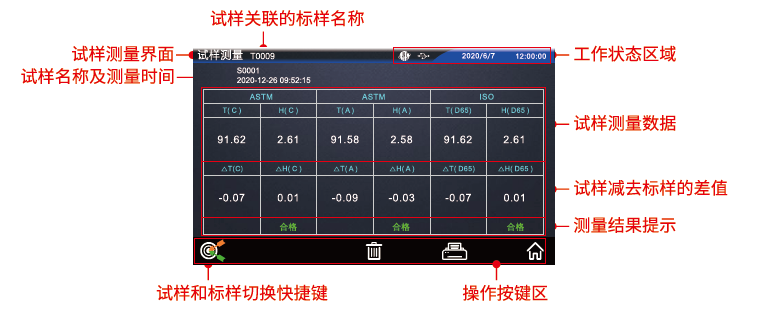

試樣測量界面

?

霧度儀試樣測量界面分為工作狀態區域、試樣測量數據、試樣減去標樣的差值、測量結果提示區域、操作按鍵區。界面顯示一目了然，由于是試樣測量界面，因此儀器會根據當前儀器設置，在測量時會給出按照每個不同標準下的結果判斷值，顯示結果為合格和不合格。

?

標樣名稱是在標樣測量界面進行測量時，儀器自動生成標樣名稱，默認以T0001起始的序號命名。在標樣測量界面，點擊標樣名稱，可以對名稱進行修改。在儀器設置中，我們可以對儀器的一些參數進行設置，它們的設置值會影響到測量界面的顯示值。關于YH系列霧度儀的儀器設置，我們后面將會進行一些詳細的講述，YH系列霧度儀外觀按鍵及儀器測量界面，我們暫時了解到這里。

?
